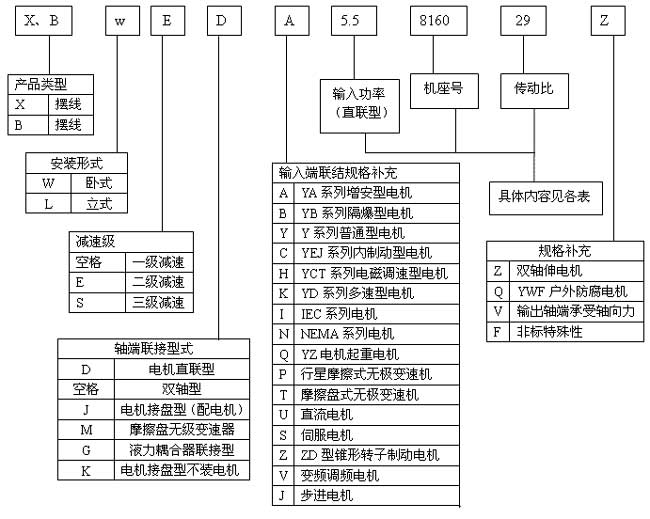

8000系列摆线针轮减速机标记方法及其使用条件

(2)使用条件

1)适用于连续工作制,允许正、反向运转。

2）输出轴及输入轴轴伸上的键按GB/T1096普通平键型式及尺寸。

3）卧式双轴型减速器输出轴应处于水平位置工作，必须倾斜使用时请与制造厂联系。

4）立式减速器输出轴应垂直向下使用，8155以下机型号为油脂润滑，可以水平使用。

5）润滑方式下表。

机型号	卧	立	机型号	卧	立
8075～8155	润滑脂		8075A～8145C	润滑脂
8160～8185	油浴式	柱塞泵	8160A～8227A	油浴式	齿轮泵
8190～8275		齿轮泵

6)润滑油使用环境温度为-10~50°C，若超出温度范围，请与制造厂联系。

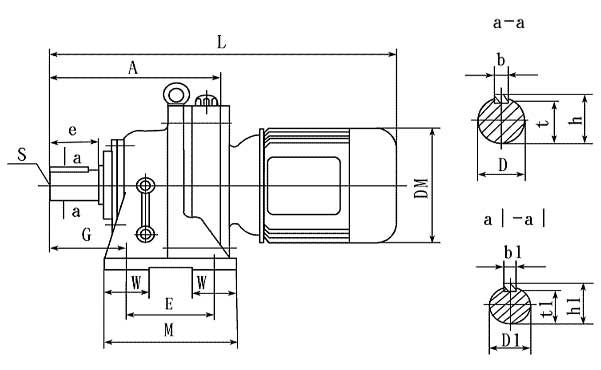

8000系列XW、XWD型摆线针轮减速机外形及安装尺寸

系列	机座号	外形尺寸						安装尺寸							输出轴尺寸						输入轴尺寸
		H	M	N	DC	A	LI	C	G	R	E	F	V	n-d	D	e	b	h	s	t	D1	e1	b1	h1	t1
8000系列	8075A	138	84	144	110	125	178	80	41	10	60	120	35	4- 9	14	25	5	16	─	11	12	25	4	13.5	9.5
	8085A	138	84	144	110	131	184	80	47	10	60	120	35	4- 9	18	30	6	20.5	─	14.5	12	25	4	13.5	9.5
	8095A	207	130	180	150	190	243	100	60	12	90	150	40	4-11	28	35	8	31	─	24	12	25	4	13.5	9.5
	8105A	207	135	180	150	204	257	100	60	12	90	150	40	4-11	28	35	8	31	─	24	12	25	4	13.5	9.5
	8115A	257	155	230	204	240	293	120	82	15	115	190	55	4-14	38	55	10	41	─	33	12	25	4	13.5	9.5
	8115B	257	155	230	204	252	312	120	82	15	115	190	55	4-14	38	55	10	41	─	33	15	25	5	17	12
	8130A	300	195	330	230	294	347	150	100	22	145	290	65	4-18	50	70	14	53.5	M10	44.5	12	25	4	13.5	9.5
	8135B
	8130A	300	195	330	230	303	369	150	100	22	145	290	65	4-18	50	70	14	53.5	M10×18	44.5	15	25	5	17	12
	8135B
	8130A	300	195	330	230	317	369	150	100	22	145	290	65	4-18	50	70	14	53.5	M10×18	44.5	15	25	5	17	9.5
	8135B
	8145A	300	195	330	230	314	367	150	120	22	145	290	65	4-18	50	90	14	53.5	M10×18	44.5	12	25	4	13.5	9.5
	8145B	300	195	330	230	323	383	150	120	22	145	290	65	4-18	50	90	14	53.5	M10×18	44.5	15	25	5	17	12
	8145C	300	195	330	230	337	389	150	120	22	145	290	65	4-18	50	90	14	53.5	M10×18	44.5	15	25	5	17	12
	8160A	356	238	410	300	373	433	160	139	25	150	370	75	4-18	60	90	18	64	M10×18	53	15	25	5	17	12
	8165A
	8160B	356	238	410	300	384	439	160	139	25	150	370	75	4-18	60	90	18	64	M10×18	53	15	25	5	17	12
	8165B
	8160C	356	238	410	300	389	462	160	139	25	150	370	75	4-18	60	90	18	64	M10×18	53	18	35	6	20.5	14.5
	8165C
	8170A	425	335	430	340	418	478	200	125	30	275	380	80	4-22	70	90	20	74.5	M12×24	62.5	15	25	5	17	12
	8175A
	8170B	425	335	430	340	432	484	200	125	30	275	380	80	4-22	70	90	20	74.5	M12×24	62.5	15	25	5	17	12
	8175B
	8170C	425	335	430	340	436	509	200	125	30	275	380	80	4-22	70	90	20	74.5	M12×24	62.5	18	35	6	20.5	14.5
	8175C
	8180A	460	380	470	370	474	526	220	145	30	320	420	85	4-22	80	110	22	85	M12×24	71	15	25	5	17	12
	8185A
	8180B	460	380	470	370	496	577	220	145	30	320	420	85	4-22	80	110	22	85	M12×24	71	22	40	6	24.5	18.5
	8185B
	8190A	529	440	530	430	556	629	250	170	35	380	480	90	4-26	95	135	25	100	M20×34	86	18	35	6	24.5	14.5
	8195A
	8190B	529	440	530	430	572	653	250	170	35	380	480	90	4-26	95	135	25	100	M20×34	86	22	40	6	24.5	18.5
	8195B
	8205A	530	440	530	448	597	670	250	215	35	360	440	100	4-26	100	165	28	106	M20×34	90	18	35	6	20.5	14.5
	8205B	530	440	530	448	624	705	250	215	35	360	440	100	4-26	110	165	28	106	M20×34	90	22	40	6	24.5	18.5
	8215A	575	475	580	485	650	731	265	210	40	395	480	110	4-26	110	165	28	116	M20×34	100	22	40	6	24.5	18.5
	8215B	575	475	580	485	675	780	265	210	40	395	480	110	4-26	110	165	28	116	M20×34	100	30	45	8	33	26
	8225A	610	520	620	526	692	773	280	230	40	420	540	115	4-33	120	165	32	127	M20×34	109	22	40	6	24.5	18.5
	8225B	610	520	620	526	735	860	280	230	40	420	540	115	4-33	120	165	32	127	M20×34	109	35	55	10	38	30
	8235A	667	560	670	562	778	883	300	260	45	460	580	120	4-33	130	200	32	137	M24×41	119	30	45	8	33	26
	8235B	667	560	670	562	800	938	300	260	45	460	580	120	4-33	130	200	32	137	M24×41	119	40	65	12	43	35
	8245A	729	580	720	614	816	921	335	263	45	480	630	128	4-39	140	200	36	148	M24×41	128	30	45	8	33	26
	8245B	729	580	720	614	837	975	335	263	45	480	630	128	4-39	140	200	36	148	M24×41	128	40	65	12	43	35
	8255A	815	630	780	670	956	1081	375	320	50	520	670	140	4-39	160	240	40	169	M30×49	147	35	55	10	38	30
	8255B	815	630	780	670	978	1133	375	320	50	520	670	140	4-39	160	240	40	169	M30×49	147	45	70	14	48.5	39.5
	8265A	874	700	880	736	1088	1243	400	390	55	590	770	160	4-45	170	300	40	179	M30×49	157	45	70	14	48.5	39.5
	8270A	1163	1040	1160	950	1351	1504	540	485	60	420×2	1050	200	6-45	180	330	45	190	M42×52	165	45	70	14	48.5	39.5
	8275A

8000系列XWE、XWED型摆线针轮减速机外形及安装尺寸

系列	机座号	外形尺寸						安装尺寸							输出轴尺寸						输入轴尺寸
		H	M	N	DC	A	LI	C	G	R	E	F	V	n-d	D	e	b	h	s	t	D1	e1	b1	h1	t1
8000系列	8075A	138	84	144	110	125	178	80	41	10	60	120	35	4- 9	14	25	5	16	─	11	12	25	4	13.5	9.5
	8085A	138	84	144	110	131	184	80	47	10	60	120	35	4- 9	18	30	6	20.5	─	14.5	12	25	4	13.5	9.5
	8095A	207	130	180	150	190	243	100	60	12	90	150	40	4-11	28	35	8	31	─	24	12	25	4	13.5	9.5
	8105A	207	135	180	150	204	257	100	60	12	90	150	40	4-11	28	35	8	31	─	24	12	25	4	13.5	9.5
	8115A	257	155	230	204	240	293	120	82	15	115	190	55	4-14	38	55	10	41	─	33	12	25	4	13.5	9.5
	8115B	257	155	230	204	252	312	120	82	15	115	190	55	4-14	38	55	10	41	─	33	15	25	5	17	12
	8130A	300	195	330	230	294	347	150	100	22	145	290	65	4-18	50	70	14	53.5	M10	44.5	12	25	4	13.5	9.5
	8135B
	8130A	300	195	330	230	303	369	150	100	22	145	290	65	4-18	50	70	14	53.5	M10×18	44.5	15	25	5	17	12
	8135B
	8130A	300	195	330	230	317	369	150	100	22	145	290	65	4-18	50	70	14	53.5	M10×18	44.5	15	25	5	17	9.5
	8135B
	8145A	300	195	330	230	314	367	150	120	22	145	290	65	4-18	50	90	14	53.5	M10×18	44.5	12	25	4	13.5	9.5
	8145B	300	195	330	230	323	383	150	120	22	145	290	65	4-18	50	90	14	53.5	M10×18	44.5	15	25	5	17	12
	8145C	300	195	330	230	337	389	150	120	22	145	290	65	4-18	50	90	14	53.5	M10×18	44.5	15	25	5	17	12
	8160A	356	238	410	300	373	433	160	139	25	150	370	75	4-18	60	90	18	64	M10×18	53	15	25	5	17	12
	8165A
	8160B	356	238	410	300	384	439	160	139	25	150	370	75	4-18	60	90	18	64	M10×18	53	15	25	5	17	12
	8165B
	8160C	356	238	410	300	389	462	160	139	25	150	370	75	4-18	60	90	18	64	M10×18	53	18	35	6	20.5	14.5
	8165C
	8170A	425	335	430	340	418	478	200	125	30	275	380	80	4-22	70	90	20	74.5	M12×24	62.5	15	25	5	17	12
	8175A
	8170B	425	335	430	340	432	484	200	125	30	275	380	80	4-22	70	90	20	74.5	M12×24	62.5	15	25	5	17	12
	8175B
	8170C	425	335	430	340	436	509	200	125	30	275	380	80	4-22	70	90	20	74.5	M12×24	62.5	18	35	6	20.5	14.5
	8175C
	8180A	460	380	470	370	474	526	220	145	30	320	420	85	4-22	80	110	22	85	M12×24	71	15	25	5	17	12
	8185A
	8180B	460	380	470	370	496	577	220	145	30	320	420	85	4-22	80	110	22	85	M12×24	71	22	40	6	24.5	18.5
	8185B
	8190A	529	440	530	430	556	629	250	170	35	380	480	90	4-26	95	135	25	100	M20×34	86	18	35	6	24.5	14.5
	8195A
	8190B	529	440	530	430	572	653	250	170	35	380	480	90	4-26	95	135	25	100	M20×34	22	40	6	24.5	18.5
	8195B
	8205A	530	440	530	448	597	670	250	215	35	360	440	100	4-26	100	165	28	106	M20×34	90	18	35	6	20.5	14.5
	8205B	530	440	530	448	624	705	250	215	35	360	440	100	4-26	110	165	28	106	M20×34	90	22	40	6	24.5	18.5
	8215A	575	475	580	485	650	731	265	210	40	395	480	110	4-26	110	165	28	116	M20×34	100	22	40	6	24.5	18.5
	8215B	575	475	580	485	675	780	265	210	40	395	480	110	4-26	110	165	28	116	M20×34	100	30	45	8	33	26
	8225A	610	520	620	526	692	773	280	230	40	420	540	115	4-33	120	165	32	127	M20×34	109	22	40	6	24.5	18.5
	8225B	610	520	620	526	735	860	280	230	40	420	540	115	4-33	120	165	32	127	M20×34	109	35	55	10	38	30
	8235A	667	560	670	562	778	883	300	260	45	460	580	120	4-33	130	200	32	137	M24×41	119	30	45	8	33	26
	8235B	667	560	670	562	800	938	300	260	45	460	580	120	4-33	130	200	32	137	M24×41	119	40	65	12	43	35
	8245A	729	580	720	614	816	921	335	263	45	480	630	128	4-39	140	200	36	148	M24×41	128	30	45	8	33	26
	8245B	729	580	720	614	837	975	335	263	45	480	630	128	4-39	140	200	36	148	M24×41	128	40	65	12	43	35
	8255A	815	630	780	670	956	1081	375	320	50	520	670	140	4-39	160	240	40	169	M30×49	147	35	55	10	38	30
	8255B	815	630	780	670	978	1133	375	320	50	520	670	140	4-39	160	240	40	169	M30×49	147	45	70	14	48.5	39.5
	8265A	874	700	880	736	1088	1243	400	390	55	590	770	160	4-45	170	300	40	179	M30×49	157	45	70	14	48.5	39.5
	8270A	1163	1040	1160	950	1351	1504	540	485	60	420×2	1050	200	6-45	180	330	45	190	M42×52	165	45	70	14	48.5	39.5
