吉林WPEDO型蜗杆减速机

产品详情

WPEDO型蜗杆减速机安装

1．减速机与工作机的联接减速机直接套装在工作机主轴上，当减速机运转时，作用在减速机箱体上的反力矩，又安装在减速机箱体上的反力矩支架或由其他方法来平衡。机直接相配，另一端与固定支架联接。
2．反力矩支架的安装反力矩支架应安装在减速机朝向的工作机的那一侧，以减小附加在工作机轴上的弯矩。反力矩支架与固定支承联接端的轴套使用橡胶等弹性体，以防止发生挠曲并吸收所产生的转矩波动。
3．减速机与工作机的安装关系为了避免工作机主轴挠曲及在减速机轴承上产生附加力，减速机与工作机之间的距离，在不影响正常的工作的条件下应尽量小，其值为5-10mm。
正确的安装，使用和维护减速机，是保证机械设备正常运行的重要环节。

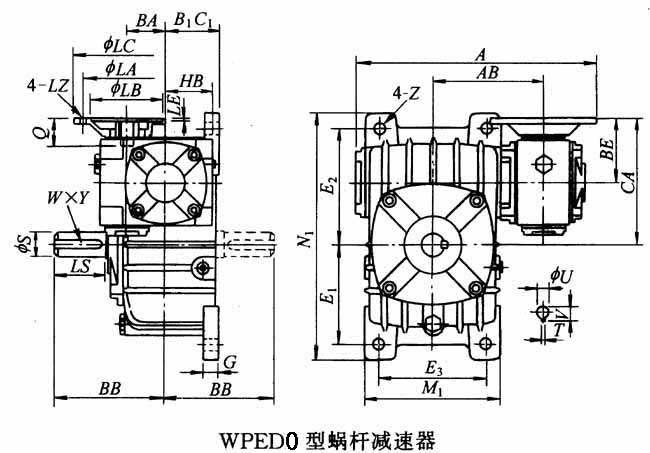

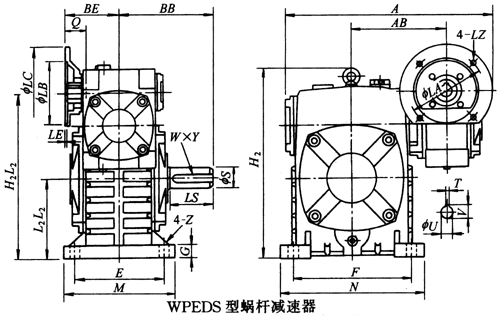

WPEDO型蜗杆减速器主要尺寸/mm

规格	输入功率/kW	减速比	A	AB	BB	BE	AC	BC	AD	BD	HL	LL	H	Z×L	H1L1	L1L1	H1	HA	HB	M	N	E	F	G	Z
40～70	0.12	1/200 1/300 1/400 1/500 1/600 1/800 1/900	287	126	131	75	152	86	125	65	200	90	215	M10×25	110	140	236	70	50	150	190	115	150	20	15
50～80	0.18		314	144	142	83	169	102	140	70	235	105	250	M12×28	130	160	268	80	65	170	220	135	180	20	15
60～100	0.37		387	175	169	91	216	117	180	90	290	130	310	M12×30	160	200	336	100	75	190	270	155	220	25	15
70～120	0.37		425	193	190	109	256	124	220	100	345	155	370	M14×32	190	240	430	120	90	230	320	180	260	30	18
	0.75		445			111
80～135	0.75		499	226	210	125	296	147	260	110	400	185	425	M16×35	215	270	480	135	105	250	350	200	290	30	18
	1.5
100～155	1.5		570	269	252	148	345	185	280	120	458	203	461	M16×35	235	290	531	135	130	275	390	220	320	35	21
120～175	2.2		631	287	262	181	374	192	320	140	518	223	521	M16×35	280	335	600	160	155	310	430	250	350	40	21
	3.0
135～200	3.0		680	318	305	202	412	230	360	150	580	245	575	M20×36	310	375	666	175	185	360	480	290	390	40	24
	4.0
155～250	5.5		815	380	360	247	500	285	420	190	705	300	700	M24×42	355	450	800	200	203	460	560	380	480	45	28

规格	输入功率/kW	减速比	H2L2	L2L2	H2	BA	B1C1	CA	M1	N1	E3	E1	E2	电机法兰					输入轴			输出轴
														LA	LB	LC	LE	LZ	Q	U	T×V	LS	S	W×Y
40～70	0.12	1/200 1/300 1/400 1/500 1/600 1/800 1/900	215	105	238	40	65	145	156	295	120	120	135	115	95	140	4	M8	31	11	4×12.8	60	28	8×4
50～80	0.18		250	120	273	50	70	163	175	320	140	130	150	115	95	140	4	M8	31	11	4×12.8	65	32	10×5
60～100	0.37		310	150	334	60	90	191	224	375	190	155	180	130	110	160	4	M8	33	14	5×16.3	75	38	10×5
70～120	0.37		370	180	423	70	100	229	266	450	220	185	215	130	110	160	4	M8	40	14	5×16.3	85	45	14×5.5
	0.75							231						165	130	200		M10	42	19	6×21.8
80～135	0.75		430	215	482	80	110	260	306	495	260	210	235	165	130	200	4.5	M10	48	19	6×21.8	95	55	16×6
	1.5																		52	24	8×27.3
100～155	1.5		490	235	541	100	140	303	350	590	290	245	295	165	130	200	4.5	M10	52	24	8×27.3	110	60	18×7
120～175	2.2		555	260	600	120	150	356	394	640	320	267	323	215	180	250	5	M12	63	28	8×31.3	110	65	18×7
	3.0
135～200	3.0		625	290	677	135	175	402	440	710	370	290	360	215	180	250	5	M12	63	28	8×31.3	125	70	20×7.5
	4.0
155～250	5.5		755	350	824	155	200	497	510	860	440	350	440	265	230	300	5	M12	83	38	10×41.3	155	90	25×9
